繪制液壓系統圖是個技術活，柳州北斗星液壓工程師手把手來教您如何？按照以下步驟即可實現哦！
1、整機的液壓系統圖由擬定好的控制回路及液壓源組合而成。
2、各回路相互組合時要去掉重復多余的元件，力求系統結構簡單。
3、注意各元件間的聯鎖關系，避免誤動作發生。
4、要盡量減少能量損失環節。
5、提高系統的工作效率，為便于液壓系統的維護和監測，在系統中的主要路段要裝設必要的檢測元件（如壓力表、溫度計等）。
6、大型設備的關鍵部位，要附設備用件，以便意外發生時能迅速更換，保證主要連續工作。
7、各液壓元件盡量采用國產標準件，在圖中要按國家標準規定的液壓元件職能符號的常態位置繪制。
8、對于自行設計的非標準元件可用結構原理圖繪制。
9、系統圖中應注明各液壓執行元件的名稱和動作，注明各液壓元件的序號以及各電磁鐵的代號，并附有電磁鐵、行程閥及其他控制元件的動作表。

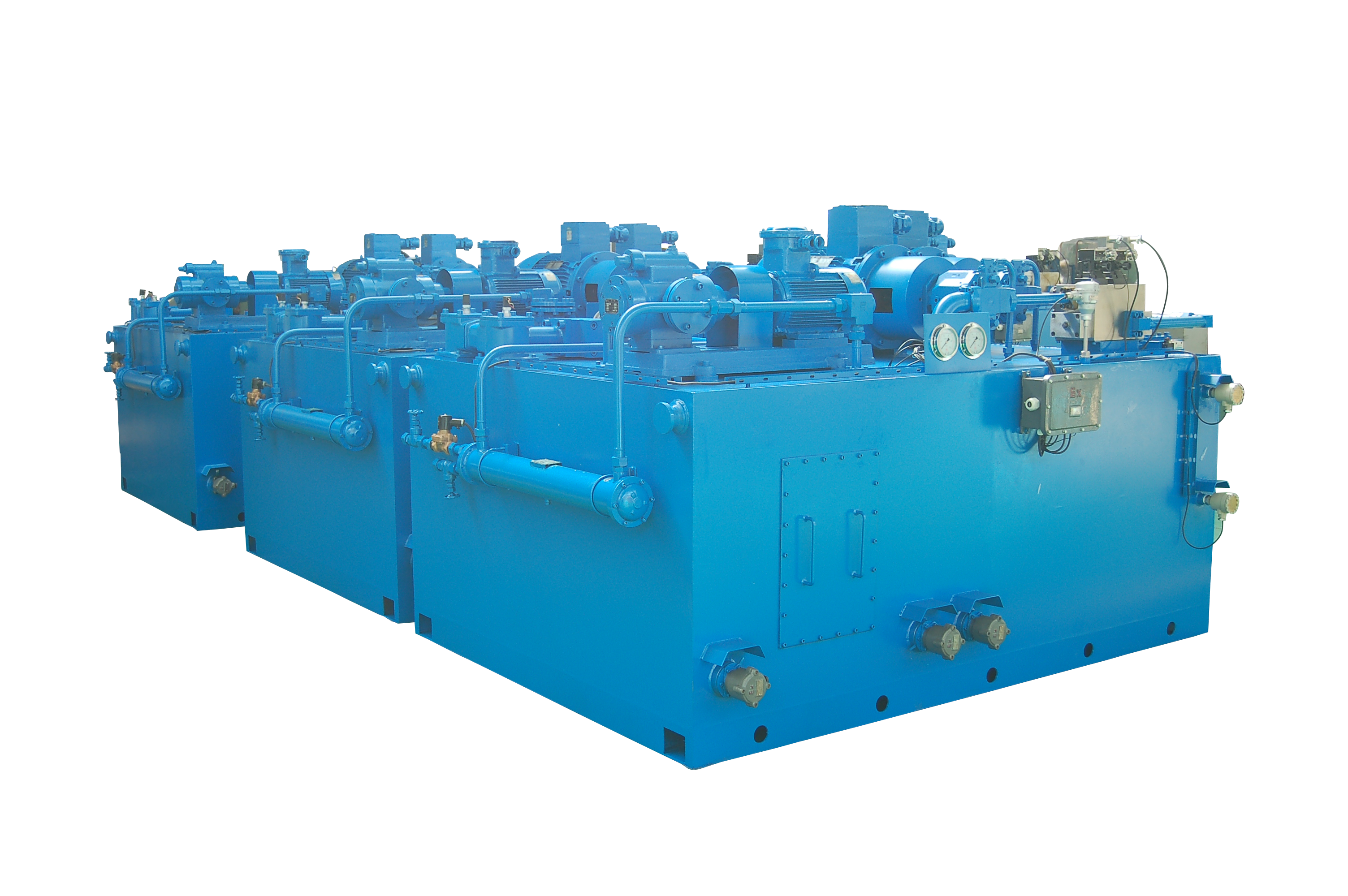

柳州北斗星液壓科技有限公司液壓系統的工作介質完全由液壓源來提供，液壓源的核心是液壓泵。
節流調速系統一般用定量泵供油，在無其他輔助油源的情況下，液壓泵的供油量要大于系統的需油量，多余的油經溢流閥流回油箱，溢流閥同時起到控制并穩定油源壓力的作用。
容積調速系統多數是用變量泵供油，用安全閥限定系統的最高壓力。
為節省能源提高效率，液壓泵的供油量要盡量與系統所需流量相匹配。
對在工作循環各階段中系統所需油量相差較大的情況，一般采用多泵供油或變量泵供油。
對長時間所需流量較小的情況，可增設蓄能器做輔助油源。
油液的凈化裝置是液壓源中不可缺少的。一般泵的入口要裝有粗過濾器，進入系統的油液根據被保護元件的要求，通過相應的精過濾器再次過濾。
為防止系統中雜質流回油箱，可在回油路上設置磁性過濾器或其他型式的過濾器。
根據液壓設備所處環境及對溫升的要求，還要考慮加熱、冷卻等措施。
